序號

項目

參數

備注

A

制造單位

青州冠誠重工機械有限公司

B

品牌

冠誠重工

C

型號

GCKJ-5000

1.       類型

礦山機械設備

產地：冠誠重工

2.  料斗

(1)   規格尺寸

3.8m*2.4m*2.6m

材質：113圓管，5MM鐵板，12#方管，5#角鋼

3  上料輸送機

(1)     上料輸送機

10m

材質：10#槽鋼/5#角鐵焊接制造

(2)      規格

120型

(3)    功率

15KW電機

(4)    驅動

400型減速機

4. 篩分系統

(1)      型號

  直徑240*400型

材質：1.2公分板材卷筒，159厚壁管，14#方管/0.8公分鐵板/0.5公分鐵板

(2)    功率

18.5KW電機

(3)    驅動

500型減速機

(4)   支撐框架

5.球磨制砂機

(1)    型號

直徑2.4*450型

材質：襯板8公分

(2)    功率

 260KW

6.  球磨水洗提升系統

(1)   規格尺寸

4.5m*2.0m*5.5m

材質：主架16#方管，大臂14#槽鋼，12#槽鋼，水輪板1.6公分，帶1公分耐磨板

(2)    功率

18.5KW電機

(3)    主驅動

750型

(4)   挖斗

 1米方斗

(5)    鏈條/銷條

 880型 碳熱處理

(6)   提升大臂

 9m

7. 球磨二次篩分系統

(1)      型號

  直徑200*400型

材質：1.2公分板材卷筒，159厚壁管，14#方管/0.8公分鐵板/0.5公分鐵板

(2)    功率

15KW電機

(3)    驅動

400型減速機

(4)   支撐框架

8.    球磨回料輸送機

(1)     成品砂輸送機

15m

材質：12#槽鋼/5#角鐵焊接制造

(2)      規格

800型

(3)    功率

11KW電機

9.  球磨四排水洗系統（2）

(1)   規格尺寸

3.5m*3m*3m

材質：主板1公分/夾板0.8公分/箱體0.5公分

(2)    功率

18.5KW電機

(3)    主驅動

650型

(4)     副驅動

350型

10.  球磨成品料輸送機

(1)     成品砂輸送機

15m

材質：12#槽鋼/5#角鐵焊接制造

(2)      規格

100型

(3)    功率

11KW電機

(4)    驅動

400型減速機

11.原砂五排水洗系統（1）

(1)   規格尺寸

3.5m*3m*3m

材質：主板1公分/夾板0.8公分/箱體0.5公分

(2)    功率

22KW電機

(3)    主驅動

750型

(4)     副驅動

400型

12.原砂五排水洗系統（2）

(1)   規格尺寸

3.5m*3m*3m

材質：主板1公分/夾板0.8公分/箱體0.5公分

(2)    功率

22KW電機

(3)    主驅動

750型

(1)   規格尺寸

3.5m*3m*3m

13.   原砂成品料輸送機

(1)     成品砂輸送機

15m

材質：12#槽鋼/5#角鐵焊接制造

(2)      規格

120型

(3)    功率

15KW電機

(4)    驅動

400型減速機

14.  細沙回收脫水一體機（原砂）

(1)     規格

150*380型

材質：12#方管/2公分鐵板，1.2公分鐵板，89厚壁管，聚氨酯篩板

(2)  震動電機

 3.7KW兩臺

(3)     泵站

 6寸

(4)    功率

18.5KW電機

(5)  旋流器

雙350型

15.   供電系統

(1)    按鈕式控制柜

材質：內置漏電保護器

設計參考值

備注

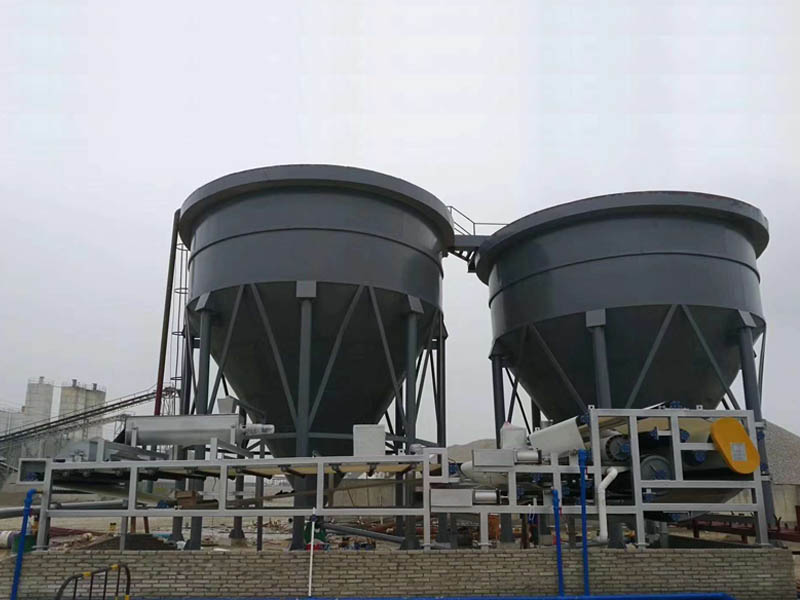

濃密凈化一體機（罐體）

1臺         7mx12m

 廠家提供圖紙

SW-3000壓泥機

1臺       13x3.5x2.2(m)

     廠家提供

                            全套配置費用合計

     廠家提供

沖洗水泵

1臺         博山  15kw

     廠家提供

空氣壓縮機

1臺         金燁   7.5kw

     廠家提供

泥漿泵

1臺         博山   18.5kw

     廠家提供

加藥泵

2臺  螺桿泵4kw一臺管道泵一臺

     廠家提供

攪拌電機

3臺          青島  0.55kw

     廠家提供

儲藥池

2套          用戶自備

 廠家提供圖紙

化藥池

2套          用戶自備

 廠家提供圖紙

氣動閥門

4組

     廠家提供

控制柜

1臺

     廠家提供

電氣裝置要求

設備現場3+N電線接入控制柜

供貨范圍

供方提供貨物為SW-3000帶式壓濾機供貨接口至進水口、出水口、排渣口、放空口法蘭接口處。
供方提供電控柜。

處理

碳鋼防腐，富鋅底漆1道，中涂1道，瀝青厚漿型1道；外部分底漆1道，云鐵中漆1道，面漆1道。

指導安裝及調試范圍

供方負責設備現場指導就位，需方拼接，同時供方保證帶式壓濾機設備的完好，需方按照供方提供安裝程序負責安裝。
需方負責沉淀設備的進水口、出水口、排渣口、放空口與管道連接，設備所需電源接入電控柜，根據供方提供電器圖接入控制柜信號電纜。
供方負責單體設備的調試，需方配合，待整個系統調試，供方提供技術指導及后期操作培訓。

型  號

GC1500

GC2000

GC2500

GC3000

功率KW

傳動電機

2.95

3.7

7.7

8.5

帶寬

1500

2000

2500

3000

處理量（m3/h）

6-10

10-15

15-20

20-22

進漿濃度

5-30%

出漿濃度

60-70%

外型尺寸（長×寬×高）m

13×2×2.2m

13×2.5×2.2m

13×3×2.2m

13×3.5×2.2m
