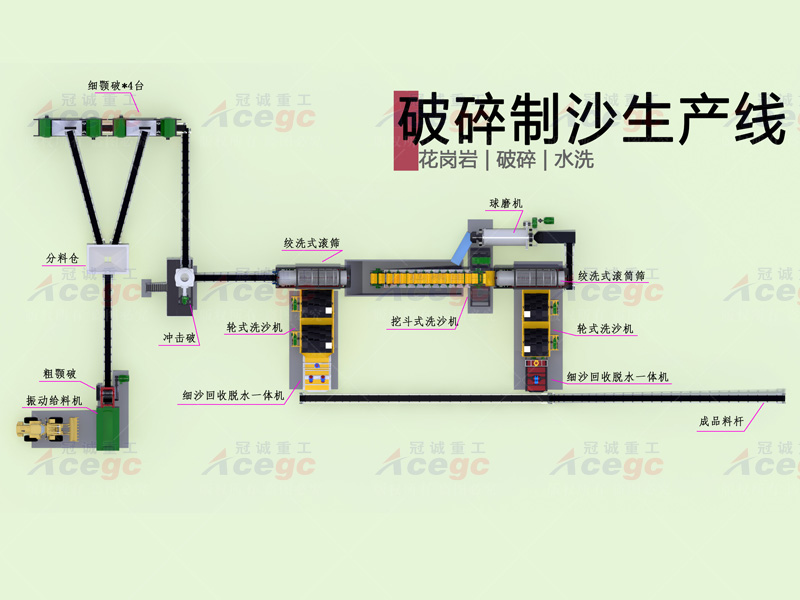

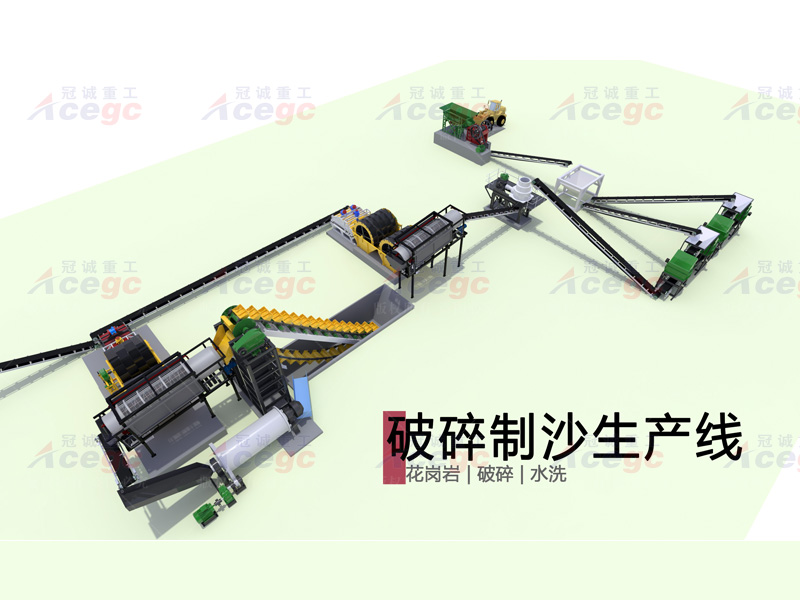

300T花崗巖破碎球磨制沙水洗生產線技術參數&報價清單

2.1 主設備

名稱 Name		規格 Specification		數量 Quantity	功率 Power	單價 Unit price	總價 Total price	備注 Remark
振動給料機		5200X1500 邊板材質：Q235X20mm厚振動機芯：1套電機功率：30KW*1臺 上層進料斗寬度：2450mm 料斗材質：Q235X12mm厚		1臺	30			含上層進料斗，底座

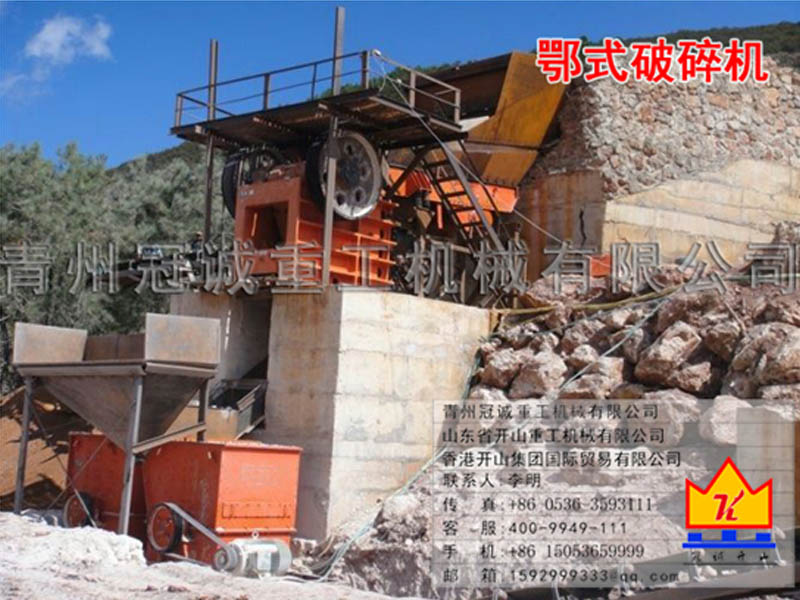

粗顎破		870X1060		1臺	110			主機價格
粗顎破電機		110KW-8P		1臺	-
粗顎破底座		870X1060鋼結構機架		1套	-
細顎破		500X1500 電機功率：45KW		4臺	180			含電機
細顎破底座		鋼結構機架+料斗		1套	-			四臺顎破底座
沖擊破		1145 電機：220KW*2臺		1臺	440
分料倉				1臺	-

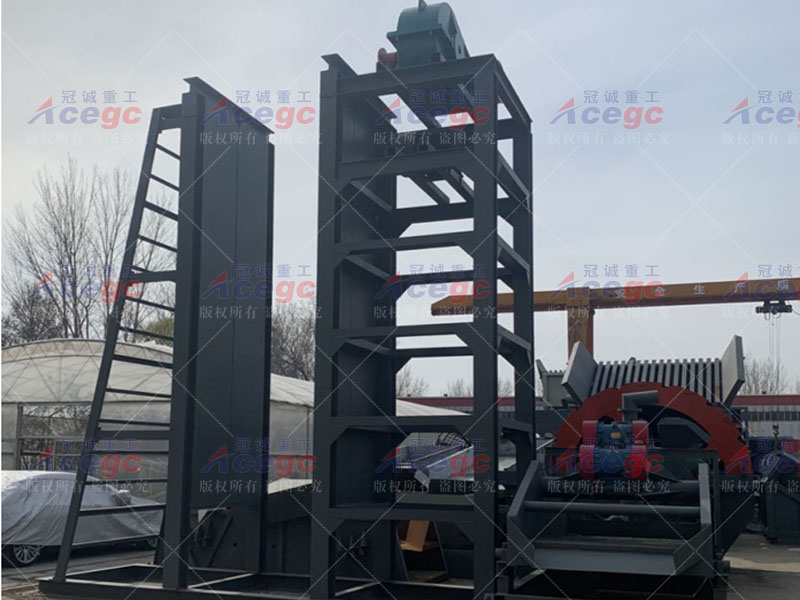

挖斗式洗沙機*1臺	方架&斜架		方架斜架高度6.5米方架立柱200X200 H鋼，橫梁20#工字鋼方架斜架內側護板5mm 排料口高度6米重量約：8.5T	1套	37KW
	角輪		上四角輪&水下四角輪輪徑1.5米，邊板厚16mm；軸徑?210mm，軸承：24036C#*2盤邊板連接梁板厚20mm 單件單件重量約：2T
	挖斗		1000# 柵板10mm 沖孔板6mm 唇板15mm 加強筋10mm 單件重量約：90KG	38個
	鏈條		鏈條采用高錳鋼鍛打成型；中心距900mm；厚度50mm 高150mm 長1080mm 單件重量約：72KG	74條
	鏈條銷		?45mm	148支
	大臂		主架10#矩型管、10#槽鋼護板5mm	1件
	挖斗動力		減速機：1000#鐵殼焊接電機：45KW變頻調速	1套
	挖斗擋水板			1件
	出料斗			1件
絞洗式滾筒篩			1.型號：2JGS1868 2.規格：內徑1.5米，外徑1.8米，總長約6.8米；內含多條鉸刀從頭部覆蓋至尾部； 3.鉸洗筒材質Q235壁厚12mm，前端鉸洗筒長1900mm;內含多條螺旋鉸刀從頭部覆蓋至尾部。 4.滾筒篩雙層結構，內徑1.5米，外徑1.8米，凈篩網長度3.6米； 5.滾筒篩內層篩網采用?22mm油田耐磨提油桿制作，3X20CM編孔；外層?22mm油田耐磨提油桿制作； 6.供水系統：采用中央+側沖水方式。其中中央供水系統采用可拆卸式噴水咀，程交叉扇形噴射。 7.滾筒篩托輪：8.25-15實心工程輪胎=8條 8.動力系統：擺線針減速電機11KW*2臺	2臺	44

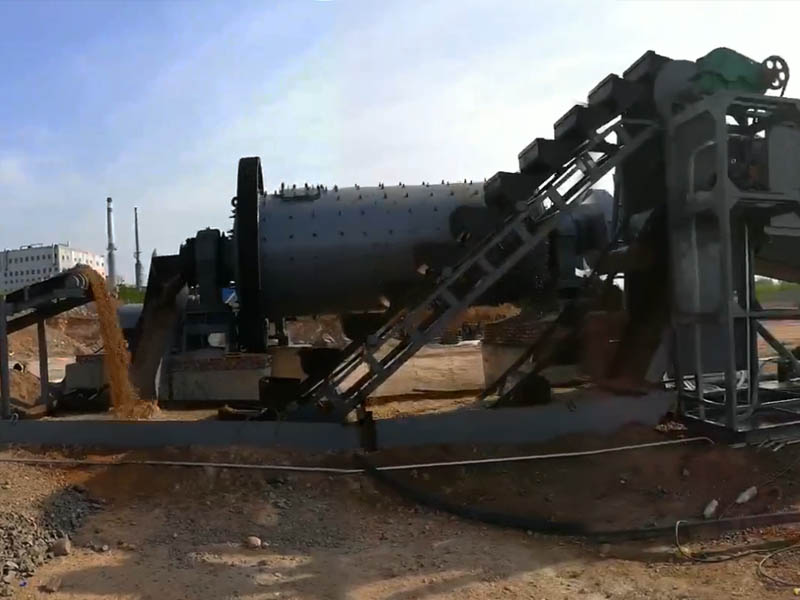

棒磨機			2700*5000 電機： 8-380kw	1臺	380			二手，含電機減速機
輪式洗沙機		26002400 四排斗主軸直徑：110mm 減速機：JZQ500#+250# 電機：11KW1臺		2臺	30
輪式洗沙機		規格：30003500五排斗輪徑?30003000 主軸直徑：160mm 輪盤10mm，挖板8mm，沖孔板5mm 減速機：JZQ650#+350# 電機：18.5KW*1臺		2臺	37

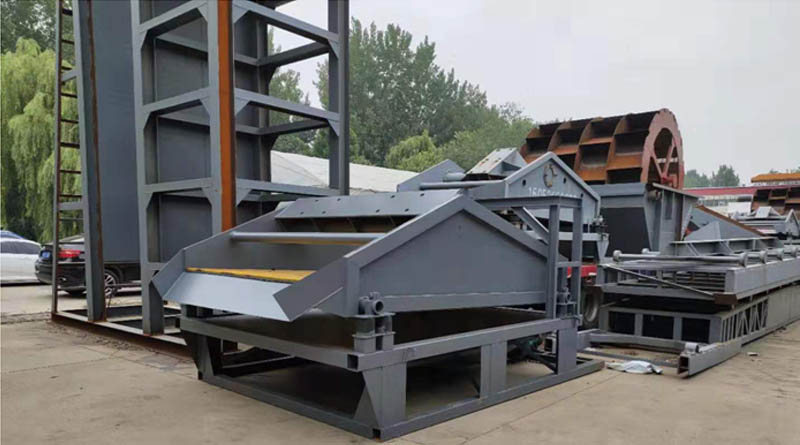

細沙回收&脫水一體機		規格：24003600 篩板材質：聚氨酯振動電機：3.7KW2臺 旋流器：350# 1臺 沙泵：6寸+15KW電機		1	22.4
細沙回收&脫水一體機		規格：18003600 篩板材質：聚氨酯振動電機：3.2KW2臺 旋流器：350# 1臺 沙泵：6寸+15KW電機		1	21.4
上料桿		B12009m 1條電機功率：15KW 3.15 B120011m 1條電機功率：15KW 3.85 B120016m 2條電機功率：18.5KW 11.2 B8005m 1條電機功率：4KW 1.25		共5臺	71			雙層桁架結構，含桿支架不含防塵罩與通廊
成品桿		B120025m 1條電機功率：30KW B120020m 1條電機功率：30KW		共2臺	60			雙層桁架結構，含桿支架不含防塵罩與通廊
配電柜		降壓?jiǎn)?dòng)柜開關品牌：德力西或正泰		1套	-			不含線纜
總功率		KW(不含給水泵)
出廠價格		稅前￥萬元（不含運費，稅率13%）

300T花崗巖破碎球磨制沙水洗生產線污水處理設備技術參數

序號	名稱	單位	價格（萬）	備注
1	TCYL-3500 帶機	3 臺		12.0m×4.26m×2.52m
2	管道混合器	3 臺		Φ159×1000mm
3	電、氣控制柜	3 臺		壓濾機控制柜
4	加藥輔助系統	6 套		攪拌電機、攪拌軸、槳葉
5	加藥泵	5 套		Q=15m3/h H=30m
6	螺桿空氣壓縮機	1 臺		V-1.0/8 37kw
7	鉻合金耐磨渣漿泵	2 臺		Q＝300m3/h，帶軟啟動
8	反沖洗泵	3 臺		Q＝60m3/h H=35m
9	藥劑	1 噸		洗沙專用聚丙烯酰胺
10	一體化凈水塔	1 臺		Φ6.7×20.5m 容積478m3
11	安裝材料	1 宗		安裝用管道、閥門
12	線纜	1 宗		系統用
13	稅費	1 宗		13%增值稅
14	運費	1 宗		客戶自提
15	指導安裝調試費	1 項		指導系統安裝、調試
16	合計出廠價格	稅前：萬元（不含運費，稅率13%）

客戶自備土建項配置清單

序號	名稱	單位	規格型號	備注
1	一體化凈水塔基礎	1 套	8.0×8.0×1.0m	鋼筋混凝土
2	回用水池	1 套	600-800m3或客戶自定	混凝土或磚砌
3	藥劑攪拌池（地上）	1 套	9.0×6.0×2.5m	混凝土或磚砌
4	加藥池（地下）	1 套	6.0×3.0×2.5m	磚砌
5	壓濾機基礎	1 套	17.0×11.0×0.3m	混凝土或磚砌
